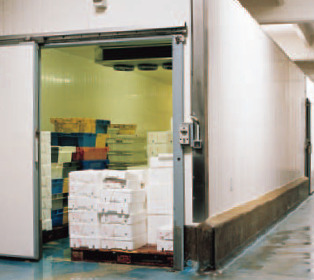

У холодних складських приміщеннях, де температура постійно знаходиться між -20 ° C і -30 ° C, холод буде поширюватися через огороджувальні конструкції, навіть за умови вдалої теплоізоляції. Це означає, що матеріали, які знаходяться в основі, такі як фундамент і підлогу, поглинають холод. Знаходяться в грунті / фундаменті, пара і вода замерзають. Конструкції руйнуються, і така крижана ерозія може заподіяти значні збитки.

Такі ж проблеми виникають на льодових стадіонах зі штучним льодом. Їх можна уникнути за допомогою системи захисту від замерзання DEVI.

Встановлювана потужність

Типова потужність для установок захисту від замерзання грунту – 15-20 Вт / м2 і ніколи не менш 15 Вт / м2. Максимальна відстань між лініями кабелю (CC) – 50 см.

Втрати енергії вниз залежать від коефіцієнта теплопровідності конструкції підлоги, бажаної температури підстави і температури холодного приміщення. Вона розраховується відповідно до такої формули:

P [Вт / м2] = К x Δt,

де Δt – різниця температур між підставою і повітрям в холодному приміщенні,

К – коефіцієнт теплопровідності підлоги в Вт / м2 * ºC.

Приклад

Холодний склад має наступні параметри:

внутрішня температура: – 28 ° С,

температура підстави: + 5 ° С,

товщина ізоляції 0,20 м, при λ = 0,05,

термічний опір R = (0,2 / 0,05) = 4,

коефіцієнт теплопровідності K = 1 / R = 1/4 = 0,25 Вт / м2 ° C.

Розрахунок потужності на квадратний метр:

P = 0,25 Вт / м2 ° С x 33 ° С = 8,25 Вт / м2.

Установка кабелів

Установка нагрівальних кабелів Deviflex ™ з метою захисту від замерзання виконується так само, як і в звичайних бетонних конструкціях підлог.

З метою безпеки паралельно встановлюються дві незалежні кабельні системи з двома терморегуляторами.

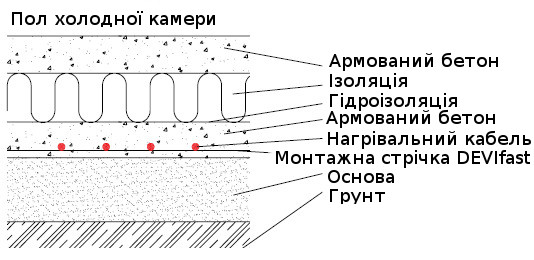

Нагрівальний кабель повинен бути поміщений під термоізоляцією підлоги, оскільки необхідно захистити від замерзання область нижче ізольованої підлоги. Кабелі повинні знаходитися безпосередньо на поверхні затверділого бетону і відокремлюватися від нього гідроізоляційною мембраною. Кабелі повинні бути встановлені на глибині, принаймні, 5 см нижче шару ізоляції.

Якщо в холодному приміщенні є які-небудь опорні елементи або стіни, потужність в підставі навколо цих елементів повинна бути вище, оскільки спадні тепловтрати через неізольовані бетонні і сталеві конструкції особливо високі.

Вибір виробу

Можливий вибір кабелю – DEVIbasic 20S (DSIG-20) на 400 В з підключенням на 230 В, потужність якого стає рівною приблизно 7 Вт / м.

При укладанні цього кабелю з кроком 40 см встановлена ​​потужність буде приблизно дорівнювати 17 Вт / м2.

Система захисту від замерзання керується терморегулятором Devireg ™ 330 з діапазоном регулювання від – 10 ° С до + 10 ° C. Два терморегулятора керують двома ідентичними паралельно встановленими нагрівальними кабелями.

У цьому випадку “Система №1” є основною, встановлюється на підтримку температури +5 ° C і забезпечує захист бетону від замерзання. “Система №2” є резервною і встановлюється на підтримку температури +3 ° C. До виходу підключення нагрівального кабелю «Системи №2» додатково підключається пристрій аварійної сигналізації (дзвінок, лампа і т.п.).

У разі будь-яких відмов “Системи №1”, температура в зоні установки падає до +3 ° C і включається нагрівальний кабель “Системи №2”. Одночасно з цим включається сигналізація, що попереджає про необхідність ремонту основної системи.

Великі приміщення має сенс розділяти на зони з окремими схемами і терморегуляторами в кожній. Наприклад, приміщення площею 300 м2 можна розділити на три зони з двома кабелями і двома терморегуляторами в кожній.

Датчики на дроті для терморегуляторів завжди повинні поміщатися в захисну гофротрубу, щоб їх можна було легко замінити в разі пошкодження.
