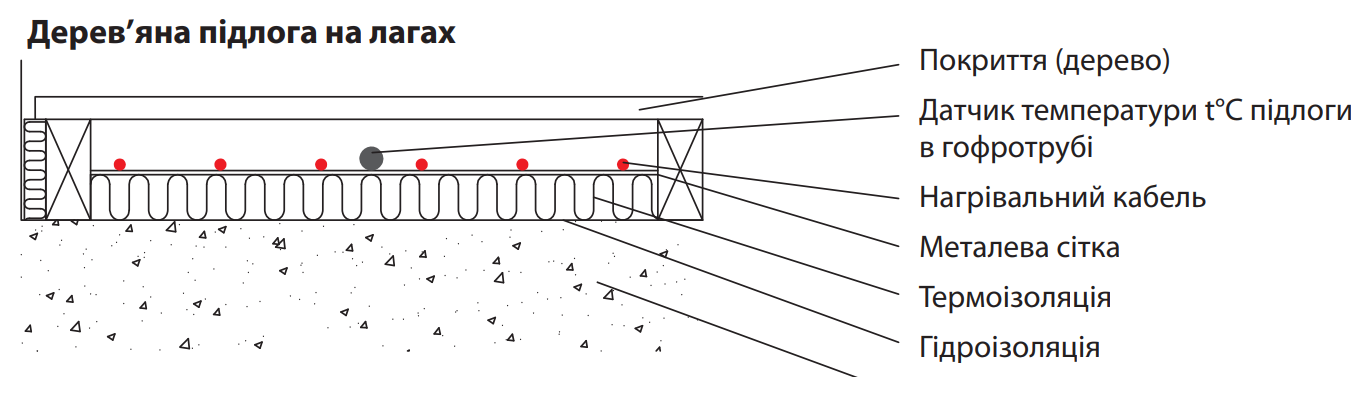

Дерев’яні підлоги на лагах

При встановленні кабельної системи в дерев’яних підлогах на лагах питома потужність нагрівального кабелю не повинна перевищувати 10 Вт/м, а максимальна питома потужність не повинна бути більше 80 Вт/м².

У підлогах на лагах найбільш оптимально працюватиме кабельна система опалення, встановлена у повітряному прошарку на глибині 3–5 см від нижнього краю дерев’яного покриття.

Нагрівальний кабель встановлюється на металевій сітці з дрібними отворами (рабиця або штукатурна), прикріпленій до лагів. Сітка встановлюється зверху теплоізолятора на відстані як мінімум 3,5 см від нижньої поверхні покриття підлоги.

Кабель не повинен торкатися термоізоляції та дерев’яних елементів підлоги. Відстань між кабелем і лагами має бути не менше 3 см. Виток кабелю, який перетинає лагу, має проходити через пропил, ізольований алюмінієвою стрічкою Alutape.

Мінімальний діаметр вигину кабелю — шість діаметрів самого кабелю. Для кабелю DEVIJ ex™ – мінімум 4,2 см. Кабель повинен кріпитися до сітки з інтервалом не більше 30 см.

Щоб зменшити втрати тепла вниз, між лагами має бути встановлена теплоізоляція не менше 5 см. Зверху неї кріпиться металева сітка для монтажу кабелю.

Гідро- і пароізоляція повинні бути встановлені згідно з діючими будівельними нормами та вимогами виробників дерев’яного покриття.

Типи поверхонь підлоги

Кабельні системи DEVI можна використовувати з усіма типами дерев’яних підлог: під монолітним паркетом, паркетною дошкою або ламінатом.

Не рекомендовано використовувати покриття з бука або клена, оскільки вони сильно розсихаються.

Вологість повітря в приміщенні має залишатись у межах 30–60% RH, оскільки натуральне дерево чутливе до її змін.

Необхідно чітко дотримуватись інструкцій виробника, особливо щодо максимальної температури нагріву.

Умови використання кабельної системи

• Максимальна товщина м’якої деревини (густина 400–600 кг/м³ – сосна): не більше 2 см.
• Максимальна товщина твердої деревини (густина >600 кг/м³ – дуб): не більше 3 см.

Приклад: повне опалення кухні

Площа кухні: 13 м²
Тепловтрати: 720 Вт
Вільна площа: 10 м²

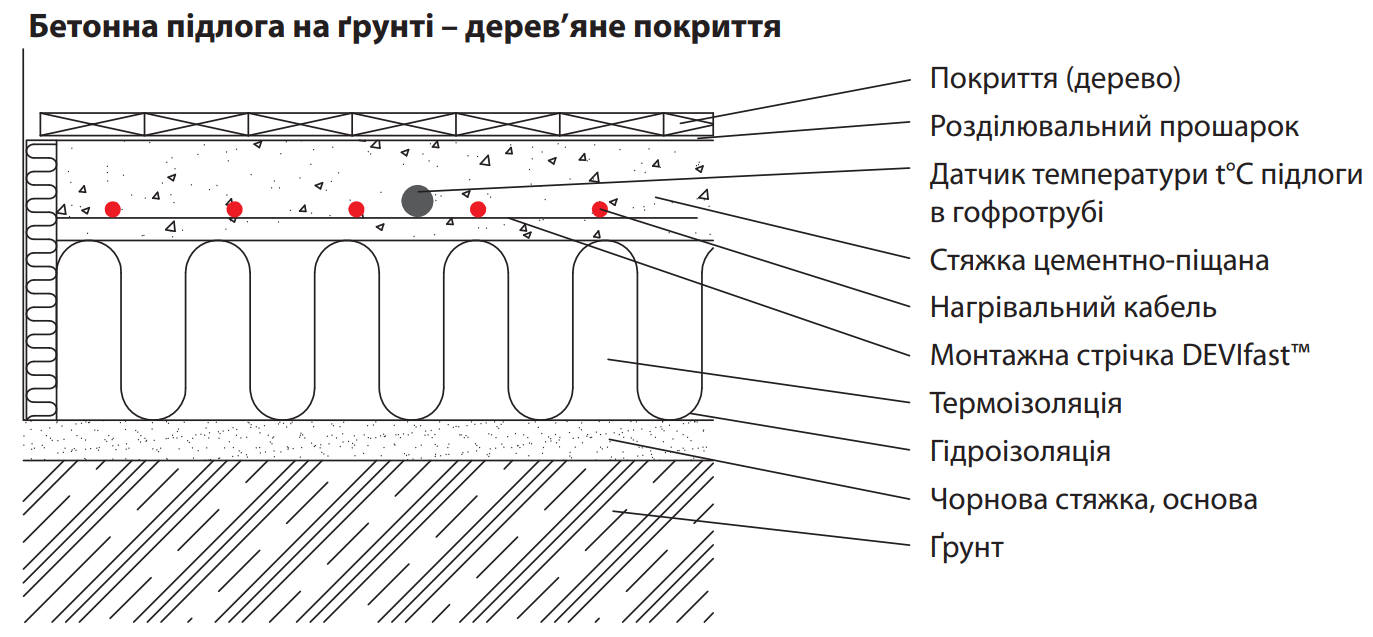

Тип підлоги: дерев’яна на бетонній основі

1. Загальна встановлена потужність (з урахуванням коефіцієнта запасу):
   720 Вт × 1,3 = 936 Вт.
2. Вибір кабелю:
   DEVIJ ex™ 10T (DTIP-10), 915 Вт (220 В), 100 м.
3. Питома потужність:
   915 Вт / 10 м² = 91 Вт/м² – в межах допустимого.
4. Розрахунок кроку вкладання:
   Вільна площа: 10 м²,
   Крок: 10 м² × 100 / 100 м = 10 см.
5. Вибір терморегулятора:
   DEVIreg™ Touch – з двома датчиками та обмеженням макс. температури.
