DEVIreg 316 являє собою електронний терморегулятор для кріплення на профіль DIN. Має розширені функціональні можливості за рахунок додаткових регулювань. Застосовується для управління процесом обігріву приміщень, захисту труб від замерзання або в якості регулятора для управління системами танення снігу і льоду на дахах і зовнішніх площах.
Переваги
- Застосування для установки в щиток на профіль DIN
- Ручка установки максимальної температури
- Ручка установки мінімальної температури
- Ручка установки нічного зниження температури
- Ручка регулювання гістерезису
- Світлові індикатори
Технічні характеристики
- напруга живлення: ~ 180 ÷ 250 В
- активне навантаження: 16 А, 250 В
- індуктивне навантаження: 3 А, 250 В, cosφ = 0,3
- перемикач: NO / NC, трьохконтактний реле
- індикатори: два світлодіоди
- довжина датчика: 3 м.
- тип датчика: NTC 15 кОм при 25 °С
- «Нічне» пониження t°C від 0°С ÷ 8°C
- робоча температура: -10°С ÷ + 50°C
- ширина: 54 мм
- клас захисту: IP20
- Гістерезис: 0.2 – 6 °С
- сертифікований: УкрСЕПРО, ГОСТ Р, DEMKO, CE
Асортимент
| Тип | Діапазон регулювання | Ціна |
| DEVIreg™ 316 | -10 °С ÷ +50 °С | 6108 ₴ |

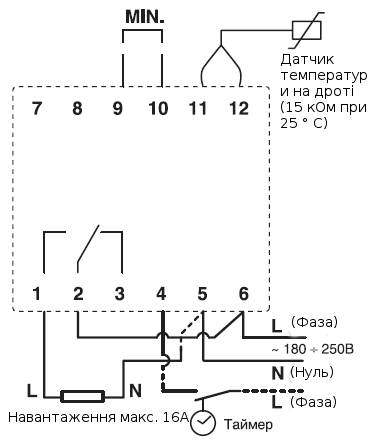

Схема підключення
Гістерезис (ручка “DIFF”).
Гістерезис – це різниця між температурою включення кабельної системи і температурою її виключення. Може встановлюватися в межах від 0,2 до 6 ° С. Наприклад, якщо температура встановлена на 18 ° С (ручка “° C”), а гистерезис на 3 ° С (ручка “DIFF”), то терморегулятор включить обігрів при температурі нижче 18 ° С і потім відключить його при досягненні температури вище 21 ° С (18 ° С + 3 ° С = 21 ° С). Обігрів знову буде включений, коли температура опуститься нижче 18 ° С.
Зовнішній датчик температури повітря повинен кріпитися таким чином, щоб він не піддавався впливу прямих сонячних променів.
Регулювання температури – звичайний режим I.
Контакти 9 і 10 (MIN.) Розімкнені. Звичайний режим регулювання – аналогічно DEVIreg 330. Найбільш часто застосовується для управління системою опалення або охолодження. Необхідна температура виставляється основною ручкою “° C” в діапазоні від -10 ° С до +50 ° С. Слід переконатися, що гістерезис (ручка “DIFF”) встановлений як потрібно. Наприклад, при управлінні температурою в приміщенні рекомендується гістерезис 1 ° С.
Регулювання температури – диференційний режим II.
Контакти 9 і 10 (MIN.) Замкнуті. Основна ідея такого регулювання для управління системою танення снігу і льоду полягає в наступному – найбільш часто проблеми зі снігом і льодом виникають при температурі повітря в районі 0 ° С або при невеликому мінусі. Звідси випливає, що немає необхідності тримати включеною систему при температурі повітря, наприклад, нижче -10 ° С. Такий принцип регулювання вимагає установки діапазону температур, в якому система буде включена.
Мінімальна температура виставляється ручкою “MIN.” в межах -10 ° С ÷ +5 ° С. Максимальна температура виставляється ручкою “° C” в межах – 10 ° С ÷ +50 ° С. Наприклад, якщо обігрів повинен працювати при температурі від +3 ° С до -6 ° С, то ручка “MIN.” виставляється на -6 ° С, а ручка “° C” – на 3 ° С.
Обігрів включається, коли вимірювана температура знаходиться між встановленими температурами. Коли температура опускається нижче мінімального значення, нагрів відключається і спалахує жовтий індикатор біля ручки “MIN.”. Коли температура піднімається вище максимального значення, нагрів відключається і обидва індикатора гаснуть.
У цьому режимі клеми 9 і 10 повинні бути замкнуті. Однак, іноді виникає потреба включення системи при температурах нижче встановленої “MIN.” Наприклад, перший запуск системи при наявності випавшого раніше снігу і температурі повітря нижче -10 ° С або рідкісний випадок випадання снігу при таких низьких температурах. У цьому випадку, для можливості включення системи, на контакти 9 і 10 слід встановити вимикач (розмикач) для можливості ручного запуску системи при температурі нижче встановленої ручкою “MIN.”
Інструкція
Інструкцію з встановлення DEVIreg 316 Ви можете завантажити за посиланням (pdf, 0,25MB)
